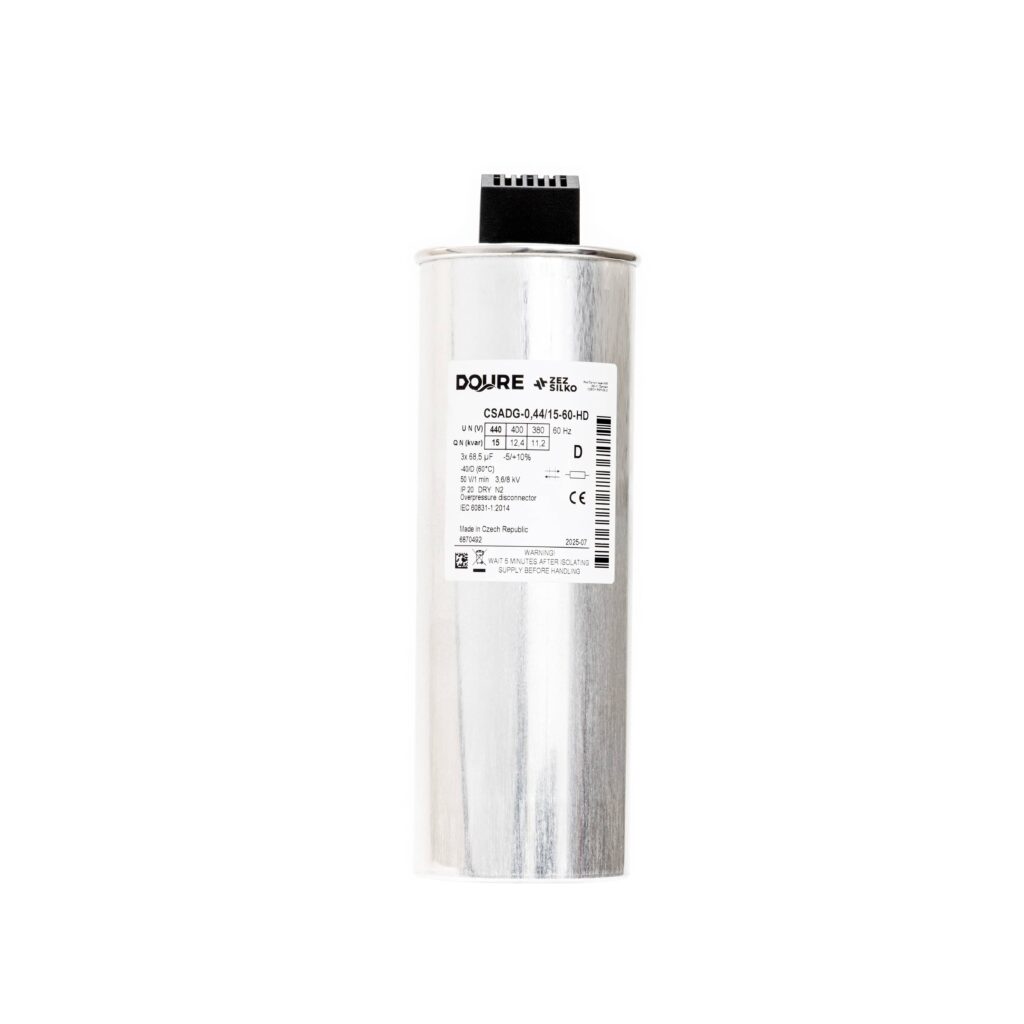

LV Power Capacitors

HD-Heavy Duty

Three phase power capacitors, selfhealing

More Details

General technical parameters
Standards	IEC EN 60831-1/2, VDE 0560-46/47, GOST 1282-88
Rated Voltage	230-480V / 60Hz (Other rating upon request)
Rated Power	1 – 50 kvar
Capacitance Tolerance	-5 / +10 %
Max. Permissible Current	1,5 x I_N Continuous, 2 x I_N Short period*
Max. Inrush Current	400 x I_N
Capacitor Losses	cca 0,4 W / kvar
Discharge Resistors	Built-in 50 V / 1 min (Above 33,3 kvar 75V / 3min)
Statistical Life Expectancy	> 150 000 hours according to operating conditions
Protection Degree	IP 20 ( IP 54 selected types on request )
Temperature Class	40/D (60°C)
Max. Relative Humidity	95 %
Cooling	Natural Air or Forced
Max. Altitude	4 000 m
Mounting Position	Any position
Case	Aluminium can
Dielectric System	Dry metallized polypropylene
Impregnant / Filling	Inert gas N₂ or semi-dry resin (50 kvar)
Safety Device	3 fuses overpressure disconnector

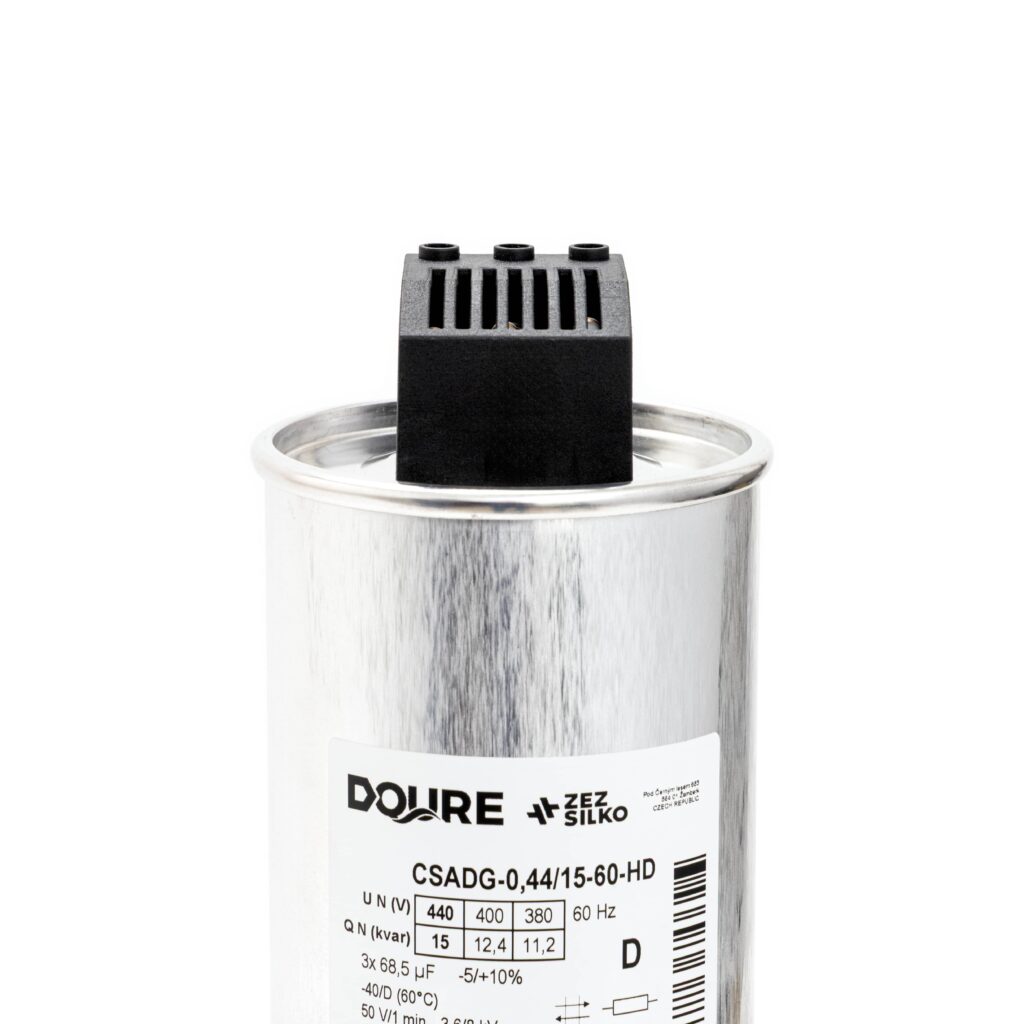

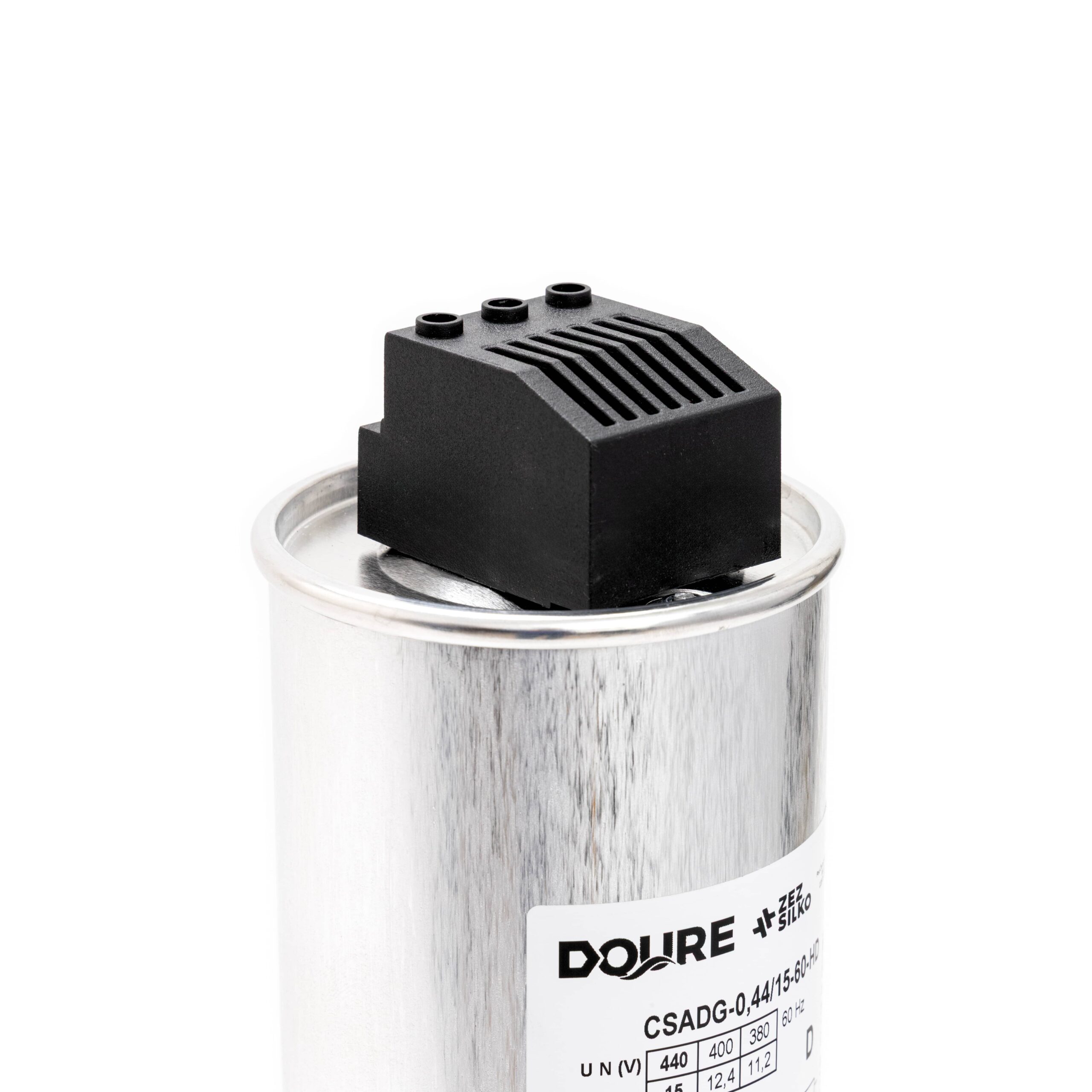

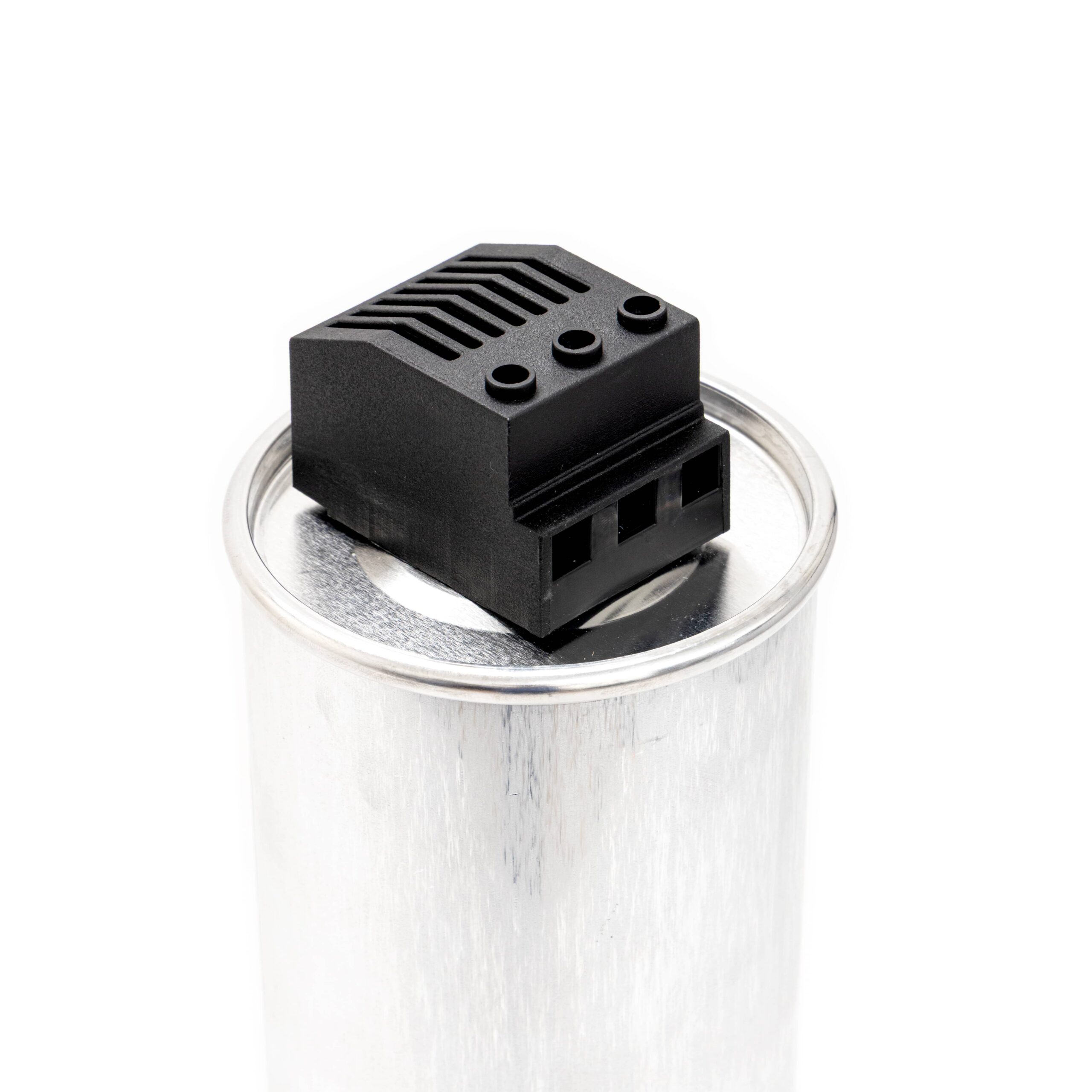

Terminals	One side – 3 clamps

Note: * Maximum current for 48 hours continuous operation with relation to highest mean ambient temperature of 45°C over period of 24 h.

440 – 400 – 380 V / 60 Hz
Qc (kvar)			Type	Cɴ (Δ) (µF)	Iɴ (A)			Ø D x H (mm)	m (kg)	Term.
440V	400V	380V	Type	Cɴ (Δ) (µF)	440V	400V	380V	Ø D x H (mm)	m (kg)	Term.
6,25	5	4,7	CSADG-0,44/6,25-60-HD	3 x 28,5	8,2	7,2	7,1	85 x 175	0,8	A
7,5	6,3	5,6	CSADG-0,44/7,5-60-HD	3 x 34,3	9,8	9,0	8,5	85 x 175	0,9	A
10	8	7,5	CSADG-0,44/10-60-HD	3 x 45,7	13,1	11,5	11,3	85 x 175	1,0	A
12,5	10	9,3	CSADG-0,44/12,5-60-HD	3 x 57,1	16,4	14,4	14,1	85 x 245	1,1	A
14,1	11,5	10,5	CSADG-0,44/14,1-60-HD	3 x 64,4	18,5	16,6	16,0	85 x 245	1,2	A
15	12,5	11,2	CSADG-0,44/15-60-HD	3 x 68,5	19,7	18,0	17,0	85 x 245	1,2	A
20	16,5	15	CSADG-0,44/20-60-HD	3 x 91,3	26,2	23,8	22,8	85 x 245	1,5	A
25	20	18,6	CSADG-0,44/25-60-HD	3 x 114	32,8	28,8	28,3	100 x 245	2,0	A
28,1	23	21	CSADG-0,44/28,1-60-HD	3 x 128	36,9	33,2	31,8	100 x 245	2,2	A
30	25	22,4	CSADG-0,44/30-60-HD	3 x 137	39,4	36,0	34,0	116 x 245	2,6	B
40	33,3	30	CSADG-0,44/40-60-HD	3 x 183	52,5	48,0	45,5	136 x 261	3,8	C
50	40	37,3	CSADG-0,44/50-60-HD	3 x 228	65,6	57,7	56,6	136 x 355	5,2	C

480 – 460 – 440 V / 60 Hz
Qc (kvar)			Type	Cɴ (Δ) (µF)	Iɴ (A)			Ø D x H (mm)	m (kg)	Term.
480V	460V	440V	Type	Cɴ (Δ) (µF)	480V	460V	440V	Ø D x H (mm)	m (kg)	Term.
5	4,6	4,2	CSADG-0,48/5-60-HD	3 x 19,2	6,0	5,8	5,5	85 x 175	0,7	A
10	9,2	8,4	CSADG-0,48/10-60-HD	3 x 38,4	12,0	11,5	11,0	85 x 175	0,9	A
12,5	11,5	10,5	CSADG-0,48/12,5-60-HD	3 x 48,0	15,0	14,4	13,8	85 x 245	1,2	A
15	13,8	12,6	CSADG-0,48/15-60-HD	3 x 57,6	18,0	17,3	16,5	85 x 245	1,3	A
20	18,4	16,8	CSADG-0,48/20-60-HD	3 x 76,8	24,1	23,1	22,1	100 x 245	1,9	A
25	23	21	CSADG-0,48/25-60-HD	3 x 95,9	30,1	28,8	27,6	100 x 245	2,2	A
30	27,6	25,2	CSADG-0,48/30-60-HD	3 x 115	36,1	34,6	33,1	116 x 245	2,9	B
31	28,5	26	CSADG-0,48/31-60-HD	3 x 119	37,3	35,7	34,2	116 x 245	3,0	B
33,3	30,6	28	CSADG-0,48/33,3-60-HD	3 x 128	40,0	38,4	36,7	136 x 261	3,7	B
40	36,7	33,6	CSADG-0,48/40-60-HD	3 x 154	48,1	46,1	44,1	136 x 267	3,8	B
50	45,9	42	CSADG-0,48/50-60-HD	3 x 192	60,1	57,6	55,1	136 x 355	5,2	C
